软件设计模式

TenSoFlow...大约 58 分钟软件设计模式软件设计模式

软件设计模式

简介

软件工程中，设计模式(Design Pattern)是对软件设计中普遍存在的各种问题，所提出的解决方案。是从建筑设计领域引入计算机科学的。设计模式是为了让软件具有更好的代码重用性、可读性、可扩展性、可靠性。

UML图

UML简介

UML(Unified Modeling Language)是统一建模语言。是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果。其本身是一套符号的规定，就像数学符号和化学符号一样。这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等。UML建模工具常用有Rational Rose，也可以使用一些插件来建模。

UML分类

分为用例图、静态结构图、动态行为图。

  • 用例图

  • 静态结构图：类图、对象图、包图、组件图、部署图

  • 动态行为图：交互图、状态图、活动图

UML类图

用于描述系统中类本身的组成和类之间的各种静态关系。

类之间的关系：依赖、泛化、实现、关联、聚合、组合

  • 依赖：只要是在类中用到了对方，则就存在依赖关系。使用方指向依赖方。

  • 泛化：泛化实际就是继承，是依赖关系的一种。子类指向父类

  • 实现：实现接口就是实现关系，是依赖关系的一种。由实现方指向接口方。

  • 关联：类与类之间的联系，是依赖关系的一种。具有导航性，即双向关系或单向关系。A类用到了B类则由A指向B是单向关系。如果B类也用到了A类，则B类也要指向A类是双向关系。

  • 聚合：表示整体和部分的关系，整体和部分可以分开，聚合关系是关联关系的特例。具有关联的导航性与多重性。A类使用到了B类，则空心菱形指向A类。

  • 组合：表示整体和部分的关系，整体和部分不可以分开。比如A类使用了B类，A类消失B类也消失则说明其不能分开是组合关系。这种情况一般是A类中有一个B类的属性，并且直接new出来了一个B类对象。实心菱形指向A类。

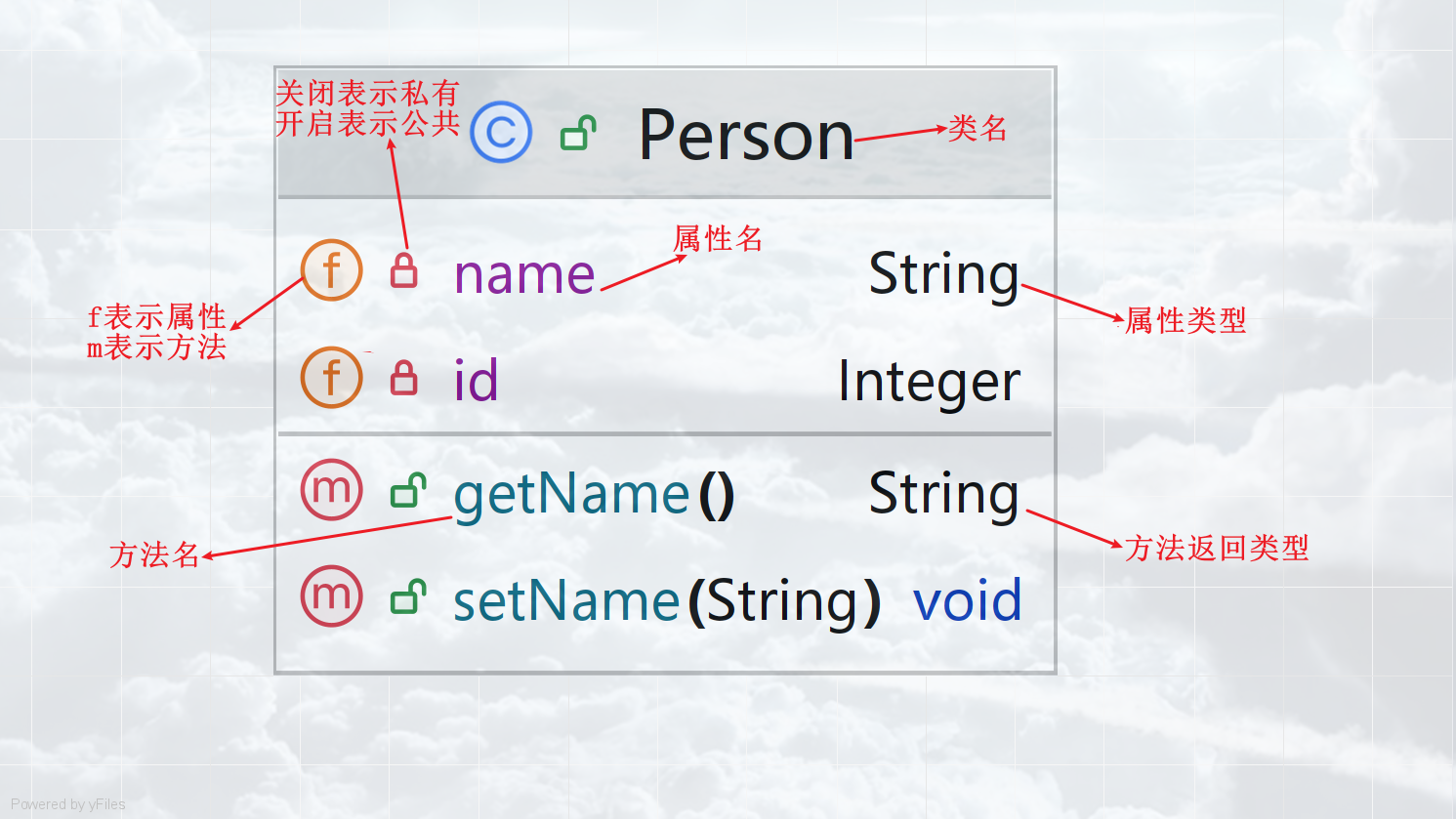

类图画法

package com.tensoflow;

public class Person {
    private Integer id;
    private String name;
    public void setName(String name) {
        this.name = name;
    }
    public String getName() {
        return name;
    }
}

七大原则

设计模式原则，是程序员在编程时应当遵守的原则。也是各种设计模式的基础，是设计模式为什么这样设计的依据。

单一职责原则

对类来说一个类应该只负责一项职责。如果A类负责职责1、职责2两个不同的职责当职责1需求变更而改变A时，可能造成职责2执行错误。此时应将A类分成两份分别负责职责1和职责2。

package com.tensoflow.principle.singleResponsibility.problem;

class Vehicle {
    public void run(String vehicle) {
        System.out.println(vehicle + " 在公路上运行...");
    }
}

/*
  Vehicle交通工具类: run()方法违反了单一职责原则
  解决方案: 应该根据交通工具运行方法不同，分解成不同的类
 */
public class SingleResponsibility {
    public static void main(String[] args) {
        Vehicle vehicle = new Vehicle();
        vehicle.run("摩托车");
        vehicle.run("汽车");
        // 飞机不能在公路上运行
        vehicle.run("飞机");
    }
}

通常情况下，我们应当遵守单一职责原则。只有逻辑足够简单时才可以在代码级别违反单一职责原则。只有类中方法数量足够少时才可以在方法级别上保持单一职责原则。

迪米特法则

一个对象应该对其它对象保持最少的了解。类与类关系越密切，耦合度越大。迪米特法则又叫最少知道原则。即一个类对自己依赖的类知道的越少越好。也就是说，对于被依赖的类不管多么复杂，都尽量将逻辑封装在类的内部。对外除了提供的public方法，不对外泄露任何信息。

package com.tensoflow.principle.demeter.problem;

import lombok.Data;

import java.util.ArrayList;
import java.util.List;

// 学校总部员工类
@Data
class Employee {
    private String id;
}

// 学院员工类
@Data
class CollegeEmployee {
    private String id;
}

// 管理学院员工的管理类
class CollegeManagement {
    public List<CollegeEmployee> getAllEmployee() {
        List<CollegeEmployee> list = new ArrayList<>();
        for (int i = 0; i < 10; i++) {
            CollegeEmployee emp = new CollegeEmployee();
            emp.setId("学院员工Id = " + i);
            list.add(emp);
        }
        return list;
    }
}

/*
  管理学校总部员工的管理类
  SchoolManagement的直接朋友：Employee、CollegeManagement
  SchoolManagement的间接朋友：CollegeEmployee 这样违背了迪米特法则
 */
class SchoolManagement {
    public List<Employee> getAllEmployee() {
        List<Employee> list = new ArrayList<>();
        for (int i = 0; i < 5; i++) {
            Employee emp = new Employee();
            emp.setId("学校总部员工Id = " + i);
            list.add(emp);
        }
        return list;
    }

    // 输出学校总部和学院员工信息的方法
    void printAllEmployee(CollegeManagement sub) {
        // 输出学院员工信息的代码不应该写在学校管理类中，应写到管理学院的类中
        List<CollegeEmployee> list1 = sub.getAllEmployee();
        System.out.println("--------------分公司员工--------------");
        for(CollegeEmployee e : list1) {
            System.out.println(e.getId());
        }

        List<Employee> list2 = this.getAllEmployee();
        System.out.println("--------------学校总部员工--------------");
        for(Employee e : list2) {
            System.out.println(e.getId());
        }
    }
}

public class demeter {
    public static void main(String[] args) {
        SchoolManagement schoolManagement = new SchoolManagement();
        schoolManagement.printAllEmployee(new CollegeManagement());
    }
}

接口隔离原则

客户端不应该依赖它不需要的接口，即一个类对另一个类的依赖应该建立在最小的接口上。

package com.tensoflow.principle.segregation.problem;

interface Interface1 {
    void operation1();
    void operation2();
    void operation3();
    void operation4();
    void operation5();
}

class B implements Interface1 {

    @Override
    public void operation1() {
        System.out.println("B 实现了 operation1");
    }

    @Override
    public void operation2() {
        System.out.println("B 实现了 operation2");
    }

    @Override
    public void operation3() {
        System.out.println("B 实现了 operation3");
    }

    @Override
    public void operation4() {
        System.out.println("B 实现了 operation4");
    }

    @Override
    public void operation5() {
        System.out.println("B 实现了 operation5");
    }
}

class D implements Interface1 {

    @Override
    public void operation1() {
        System.out.println("D 实现了 operation1");
    }

    @Override
    public void operation2() {
        System.out.println("D 实现了 operation2");
    }

    @Override
    public void operation3() {
        System.out.println("D 实现了 operation3");
    }

    @Override
    public void operation4() {
        System.out.println("D 实现了 operation4");
    }

    @Override
    public void operation5() {
        System.out.println("D 实现了 operation5");
    }
}

// A类通过Interface1接口依赖(使用)B类，只会用到1，2，3个方法
class A {
    public void depend1(Interface1 i) {
        i.operation1();
    }
    public void depend2(Interface1 i) {
        i.operation2();
    }
    public void depend3(Interface1 i) {
        i.operation3();
    }
}

// C类通过Interface1接口依赖(使用)D类，只会用到1,4,5个方法
class C {
    public void depend1(Interface1 i) {
        i.operation1();
    }
    public void depend4(Interface1 i) {
        i.operation4();
    }
    public void depend5(Interface1 i) {
        i.operation5();
    }
}

/*
问题分析：
  B类实现了Interface1接口
  A类通过Interface1接口依赖B类
  但是接口对于A类来说不是最小接口，因为A类只会使用接口中的1,2,3方法
  B类需要实现接口的所有方法。造成了B类实现了根本不需要实现的方法
解决方式：
  将接口Interface1拆分为独立的几个接口，A类和C类分别与它们需要的接口建立依赖关系
 */
public class Segregation {
    public static void main(String[] args) {
        A a = new A();
        a.depend1(new B());
        a.depend2(new B());
        a.depend3(new B());
    }
}

依赖倒转原则

  1. 高层模块不应该依赖底层模块，二者都应该依赖其抽象

  2. 抽象不应该依赖细节，细节应该依赖抽象

  3. 依赖倒转原则的中心思想：面向接口编程

  4. 依赖倒转原则的设计理念：相对于细节的多变性，抽象的东西要稳定的多，以抽象为基础搭建的架构比以细节为基础的架构要稳定的多。在Java中，抽象指的是接口或抽象类，细节就是具体的实现类。

  5. 使用接口或抽象类的目的是制定好规范，而不涉及任何具体的操作，把展现细节的任务交给他们的实现类去完成。

package com.tensoflow.principle.inversion.problem;

class Email {
    public String getInfo() {
        return "电子邮件信息: Hello World!";
    }
}

class Person {
    public void receive(Email email) {
        System.out.println(email.getInfo());
    }
}

/*
  Person有接收邮件消息的功能
  问题分析：
    如果需要获取的对象是微信、短信等。则需要增加新的类并且Person也要增加相应的接收方法
  解决方案：
    引入一个抽象的接口IReceiver，表示接收者让Person类与接口发生依赖。
    然后让Email、WeiXin等去实现IReceiver接口。
 */
public class Inversion {
    public static void main(String[] args) {
        Person person = new Person();
        person.receive(new Email());
    }
}

里氏替换原则

在使用继承时，在子类中尽量不要重写父类的方法。在适当的情况下，可以通过聚合、组合、依赖的来解决问题。

package com.tensoflow.principle.liskov.problem;

class A {
    // 两数求差
    public int func1(int a, int b) {
        return a - b;
    }
}

// B类继承了A
// 并增加了一个新功能：完成两个数相加然后和9求和
class B extends A {
    // B类重写了父类方法，改变了其逻辑
    @Override
    public int func1(int a, int b) {
        return a + b;
    }

    // 新功能：完成两个数相加然后和9求和
    public int func2(int a, int b) {
        return func1(a, b) + 9;
    }
}

/*
  问题分析：
    原来运行正常的求差功能发生了错误，原因是B类无语重写了父类方法，造成原有功能出现错误。
    在实际编程中常常会重写父类方法完成新功能，这样写起来虽然简单，但是整个集成体系的复用性会比较差。
    特别是运行多态比较频繁的时候。
  解决方案：
    原来的父类和子类都继承一个更通俗的基类，原有的继承关系去掉，采用依赖、聚合、组合等关系代替。
 */
public class Liskov {
    public static void main(String[] args) {
        A a = new A();
        System.out.println("11 - 3 = " + a.func1(11, 3));

        System.out.println("-------------------");
        B b = new B();
        // 这里本意是求出11 - 3的结果但是B已经重写了A中的方法造成结果错误
        System.out.println("11 - 3 = " + b.func1(11, 3));
        System.out.println("11 + 3 + 9 = " + b.func2(11, 3));
    }
}

合成复用原则

原则是尽量使用合成或聚合的方式，而不是使用继承。

开闭原则

模块和函数应该对扩展开放(对提供方)，对修改关闭(对使用方)。用抽象构建框架，用实现扩展细节。编程中遵循其它原则，以及使用设计模式的目的就是遵循开闭原则。

package com.tensoflow.principle.openClose.problem;

// 绘图类 (使用方)
class GraphicEditor {
    public void drawShape(Shape s) {
        if (s.m_type == 1) {
            drawRectangle(s);
        } else if (s.m_type == 2) {
            drawCircle(s);
        }
    }

    private void drawRectangle(Shape r) {
        System.out.println("矩形");
    }

    private void drawCircle(Shape r) {
        System.out.println("圆形");
    }
}

class Shape {
    int m_type;
}

class Rectangle extends Shape {
    Rectangle() {
        super.m_type = 1;
    }
}

class Circle extends Shape {
    Circle() {
        super.m_type = 2;
    }
}

/*
  问题分析：
    违反了开闭原则，如果需要增加一个绘制三角形的方法需要更改绘图类(使用方)的代码
  解决方案：
    把Shape类做成抽象类，并提供一个抽象的draw方法，打子类去实现即可
 */
public class OpenClose {
    public static void main(String[] args) {
        GraphicEditor graphicEditor = new GraphicEditor();
        graphicEditor.drawShape(new Rectangle());
        graphicEditor.drawShape(new Circle());
    }
}

创建型模式

单例模式

采取一定的方法保证在整个软件系统中，对某个类只能存在一个对象实例，并且该类只提供一个取得其对象实例的方法。JDK中Runtime类就是经典的单例模式。

饿汉式(静态变量) -- 可以使用

package com.tensoflow.designPattern.singleton.way01;

/**
 * 饿汉式(静态变量)
 */
class MySingleton {
    // 构造器私有化，外部不能通过new关键字创建实例
    private MySingleton() {}

    // 本地内部创建对象实例
    private final static MySingleton instance = new MySingleton();

    // 对外提供一个公有的静态方法，返回实例对象
    public static MySingleton getInstance() {
        return instance;
    }
}

public class Singleton {
    public static void main(String[] args) {
        MySingleton instance = MySingleton.getInstance();
        MySingleton instance1 = MySingleton.getInstance();
        System.out.println(instance == instance1); // true
    }
}

优点：写法简单，在类装载的时候就完成实例化。避免了线程同步问题是线程安全的。

缺点：在类装载的时候就完成实例化，没有达到懒加载的效果，如果从始至终从未使用过这个实例，则会造成内存浪费。

总结：这种单例模式可用，可能会造成内存浪费。

饿汉式(静态代码块) -- 不推荐使用

package com.tensoflow.designPattern.singleton.way02;

/**
 * 饿汉式(静态代码块)
 */
class MySingleton {
    // 构造器私有化，外部不能通过new关键字创建实例
    private MySingleton() {}

    // 定义私有属性
    private static MySingleton instance;

    // 静态代码块中创建对象实例
    static {
        instance = new MySingleton();
    }

    // 对外提供一个公有的静态方法，返回实例对象
    public static MySingleton getInstance() {
        return instance;
    }
}

public class Singleton {
    public static void main(String[] args) {
        MySingleton instance = MySingleton.getInstance();
        MySingleton instance1 = MySingleton.getInstance();
        System.out.println(instance == instance1); // true
    }
}

饿汉式(静态代码块)和饿汉式(静态变量)方式一样，只不过创建实例位置在静态代码块中。

懒汉式(线程不安全) -- 不推荐使用

package com.tensoflow.designPattern.singleton.way03;

/**
 * 懒汉式(线程不安全)
 */
class MySingleton {
    // 构造器私有化，外部不能通过new关键字创建实例
    private MySingleton() {}

    // 定义私有属性
    private static MySingleton instance;

    // 对外提供一个公有的静态方法，返回实例对象
    public static MySingleton getInstance() {
        if (null == instance) {
            instance = new MySingleton();
        }
        return instance;
    }
}

public class Singleton {
    public static void main(String[] args) {
        MySingleton instance = MySingleton.getInstance();
        MySingleton instance1 = MySingleton.getInstance();
        System.out.println(instance == instance1); // true
    }
}

起到了懒加载的效果，但是只能在单线程下使用。

懒汉式(线程安全-效率低) -- 不推荐使用

package com.tensoflow.designPattern.singleton.way04;

/**
 * 懒汉式(线程安全-效率低)
 */
class MySingleton {
    // 构造器私有化，外部不能通过new关键字创建实例
    private MySingleton() {}

    // 定义私有属性
    private static MySingleton instance;

    // 对外提供一个公有的静态方法，加入synchronized，返回实例对象
    public static synchronized MySingleton getInstance() {
        if (null == instance) {
            instance = new MySingleton();
        }
        return instance;
    }
}

public class Singleton {
    public static void main(String[] args) {
        MySingleton instance = MySingleton.getInstance();
        MySingleton instance1 = MySingleton.getInstance();
        System.out.println(instance == instance1); // true
    }
}

达到了懒加载的效果，也达到了线程安全，但是效率低。

懒汉式(线程安全-效率高) -- 推荐使用

package com.tensoflow.designPattern.singleton.way05;

/**
 * 懒汉式(线程安全-效率高)
 */
class MySingleton {
    // 构造器私有化，外部不能通过new关键字创建实例
    private MySingleton() {}

    // 定义私有属性 volatile可以立即更新到主存
    private static volatile MySingleton instance;

    // 对外提供一个公有的静态方法，返回实例对象
    public static MySingleton getInstance() {
        if (null == instance) {
            synchronized (MySingleton.class) {
                if (null == instance) {
                    instance = new MySingleton();
                }
            }
        }
        return instance;
    }
}

public class Singleton {
    public static void main(String[] args) {
        MySingleton instance = MySingleton.getInstance();
        MySingleton instance1 = MySingleton.getInstance();
        System.out.println(instance == instance1); // true
    }
}

达到了懒加载的效果，也达到了线程安全，并且效率高。

静态内部类 -- 推荐使用

package com.tensoflow.designPattern.singleton.way06;

/**
 * 静态内部类
 */
class MySingleton {
    // 构造器私有化，外部不能通过new关键字创建实例
    private MySingleton() {}

    // 静态内部类
    private static class SingletonInstance {
        private static final MySingleton INSTANCE = new MySingleton();
    }

    // 对外提供一个公有的静态方法，返回实例对象
    public static MySingleton getInstance() {
        return SingletonInstance.INSTANCE;
    }
}

public class Singleton {
    public static void main(String[] args) {
        MySingleton instance = MySingleton.getInstance();
        MySingleton instance1 = MySingleton.getInstance();
        System.out.println(instance == instance1); // true
    }
}

线程安全，实现了延迟加载，效率高。

枚举 -- 推荐使用

package com.tensoflow.designPattern.singleton.way07;

/**
 * 枚举
 */
enum MySingleton {
    INSTANCE;
    public void ok() {
        System.out.println("ok");
    }
}

public class Singleton {
    public static void main(String[] args) {
        MySingleton instance = MySingleton.INSTANCE;
        MySingleton instance1 = MySingleton.INSTANCE;
        System.out.println(instance == instance1); // true
        instance.ok(); // ok
    }
}

线程安全，还能防止反序列化重新创建新的对象。其它所有方法都能通过反射来破坏单例。

简单工厂模式

JDK中的Calendar类就是采用的简单工厂模式。

具体需求
有一个披萨的项目：要便于披萨种类的扩展，也要便于维护
1. 披萨的种类有很多比如GreekPizz、CheesePizz
2. 披萨的制作有prepare、bake、cut、box
3. 完成披萨店订购功能

传统方法

package com.tensoflow.designPattern.factory.simpleFactory.problem;

// 披萨商店类 相当于客户端
public class PizzaStore {
    public static void main(String[] args) {
        new OrderPizza();
    }
}

问题分析：上述代码违反了开闭原则，当我们增加一个披萨种类的时候要修改使用方代码即创建Pizze的OrderPizza类。如果在其它地方也要使用创建Pizza的代码，意味着需要多处修改。

解决方案：把创建Pizza对象封装到一个类中，这样有新的Pizza种类时，只需要修改该类就可。其它有创建Pizza对象的代码就不需要修改了即简单工厂模式。

简单工厂模式

简单工厂模式属于创建型模式，是工厂模式的一种。简单工厂模式是由一个工厂对象决定创建出哪一种产品类的实例。简单工厂模式是工厂模式家族中最简单实用的模式。定义一个创建对象的类，由这个类来封装另一个类实例化对象的行为。在软件开发中，当我们会用到大量的创建某一类或者某批对象时，就会使用工厂模式。

package com.tensoflow.designPattern.factory.simpleFactory.improve1;

// 披萨商店类 相当于客户端
public class PizzaStore {
    public static void main(String[] args) {
        new OrderPizza();
    }
}

工厂方法模式

新需求：
客户在点披萨时可以点不同口味的披萨。比如北京的奶酪披萨、北京的胡椒披萨、伦敦的奶酪披萨、伦敦的胡椒披萨。

package com.tensoflow.designPattern.factory.factoryMethod;

import com.tensoflow.designPattern.factory.simpleFactory.improve1.OrderPizza;

// 披萨商店类 相当于客户端
public class PizzaStore {
    public static void main(String[] args) {
        // 创建北京口味的各种披萨
        new BJOrderPizza();
        // 创建伦敦口味的各种披萨
        new LDOrderPizza();
    }
}

抽象工厂模式

定义一个interface用于创建相关或有依赖关系的对象簇，而无需指明具体的类。抽象工厂模式可以将简单工厂模式和工厂方法模式进行整合。从设计层面上看，抽象工厂模式就是对简单工厂模式的改进或者称为进一步的抽象。

package com.tensoflow.designPattern.factory.abstractFactory;

// 披萨商店类 相当于客户端
public class PizzaStore {
    public static void main(String[] args) {
        new OrderPizza(new BJFactory());
        new OrderPizza(new LDFactory());
    }
}

原型模式

需求：
现在有一只羊。姓名：tom，年龄：1，颜色：白色。请编写程序创建和tom羊属性完全相同的10只羊。

传统方法

package com.tensoflow.designPattern.prototype.problem;

public class Client {
    public static void main(String[] args) {
        Sheep sheep = new Sheep("tom", 1, "白色");

        Sheep sheep1 = new Sheep(sheep.getName(), sheep.getAge(), sheep.getColor());
        Sheep sheep2 = new Sheep(sheep.getName(), sheep.getAge(), sheep.getColor());
        Sheep sheep3 = new Sheep(sheep.getName(), sheep.getAge(), sheep.getColor());
        Sheep sheep4 = new Sheep(sheep.getName(), sheep.getAge(), sheep.getColor());
        Sheep sheep5 = new Sheep(sheep.getName(), sheep.getAge(), sheep.getColor());

        System.out.println(sheep);
        System.out.println(sheep1);
        System.out.println(sheep2);
        System.out.println(sheep3);
        System.out.println(sheep4);
        System.out.println(sheep5);
    }
}

优点是比较好理解，简单易操作。但是在创建新对象时，总是需要重新获取原始对象的属性，如果创建的对象比较复杂时，效率较低。

原型模式

原型模式(Prototype)是指：用原型实例指定创建对象的种类，并且通过拷贝这些原型，创建新的对象。Java中Object类是所有类的父类，Object类提供了一个clone()方法。该方法可以将一个Java对象复制一份，但是需要实现clone的java类必须要实现一个接口Cloneable，该接口表示该类能够复制且具有复制的能力。Spring中原型Bean的创建就是原型模式。

应用场景：

  • 当你有一个配置类 / 常量类(不可变对象)，需要基于它做少量修改生成新对象时，直接克隆后修改比重新new并逐个赋值更高效。
  • 需要记录对象在某个时间点的状态(快照)，后续操作不影响历史状态。典型如编辑器的撤销、游戏存档、数据审计
  • 多线程环境下的对象隔离。多线程共享一个对象时，如果某个线程需要修改对象数据，但又不想影响其他线程的读取，可克隆出独立副本供当前线程操作。
package com.tensoflow.designPattern.prototype.improve1;

public class Client {
    public static void main(String[] args) {
        Sheep sheep = new Sheep("tom", 1, "白色");

        Sheep sheep1 = sheep.clone();
        Sheep sheep2 = sheep.clone();
        Sheep sheep3 = sheep.clone();
        Sheep sheep4 = sheep.clone();
        Sheep sheep5 = sheep.clone();

        System.out.println(sheep);
        System.out.println(sheep1);
        System.out.println(sheep2);
        System.out.println(sheep3);
        System.out.println(sheep4);
        System.out.println(sheep5);

    }
}

建造者模式

需求：
1. 需要盖房子：打桩、砌墙、封顶
2. 房子有各种各样的比如普通房、高楼、别墅。各种房子的过程虽然一样，但是要求不同。
3. 请编写编程，完成需求。

传统方法

package com.tensoflow.designPattern.builder.problem;

public class Client {
    public static void main(String[] args) {
        CommonHouse commonHouse = new CommonHouse();
        commonHouse.build();
    }
}

优点是比较好理解，简单易操作。但是设计的程序结构过于简单，没有设计缓存层对象，程序的扩展和维护性不好。这种设计把产品和创建产品的过程封装在一起，耦合性增强了。

建造者模式

建造者模式(Builder Pattern)又叫生成器模式，是一种对象构建模式。可以将复杂对象的建造过程抽象出来，使这个抽象过程的不同实现方法可以构造出不同表现的对象。允许用户只通过指定复杂对象的类型和内容就可以构建它们，用户不需要知道内部的具体构建细节。JDK中的StringBuilder类就是采用的建造者模式。

建造者模式的四个角色：

Product(产品角色)：一个具体的产品对象

Builder(抽象建造者)：创建一个Product对象的各个部件指定的接口或者抽象类

ConcreteBuilder(具体建造者)：实现接口，构建和装配各个部件

Director(指挥者)：构建一个使用Builder接口的对象。主要用于创建一个复杂的对象。能隔离客户与对象的生产过程，还负责控制产品对象的生产过程。

package com.tensoflow.designPattern.builder.improve1;

public class Client {
    public static void main(String[] args) {

        HouseDirector houseDirector = new HouseDirector(new HighBuilder());
        House house = houseDirector.constructHouse();

        houseDirector = new HouseDirector(new CommonBuilder());
        House house1 = houseDirector.constructHouse();

    }
}

结构型模式

适配器模式

适配器模式(Adapter Pattern)将某个类的接口转换成客户端期望的另一个接口表示。主要目的是兼容性，让原本因接口不匹配不能一起工作的两个类可以协同工作。分为类适配器模式、对象适配器模式、接口适配器模式。SpringMVC框架中的HandlerAdapter就使用了适配器模式。

类适配器模式

package com.tensoflow.designPattern.adapter.classAdapter;

public class Client {
    public static void main(String[] args) {
        Phone phone = new Phone();
        phone.charging(new VoltageAdapter());
    }
}

对象适配器模式

package com.tensoflow.designPattern.adapter.objectAdapter;

public class Client {
    public static void main(String[] args) {
        Phone phone = new Phone();
        phone.charging(new VoltageAdapter(new Voltage220V()));
    }
}

接口适配器模式

当不需要全部实现接口提供的方法时，可先设计一个抽象类实现接口，并为该接口中每个方法提供一个默认实现(空方法)，那么该抽象类的子类可有选择地覆盖父类的某些方法来实现需求。适用于一个接口不想使用其所有方法的情况。

package com.tensoflow.designPattern.adapter.interfaceAdapter;

public class Client {
    public static void main(String[] args) {
        AbstractAdapter adapter = new AbstractAdapter() {
            // 只需要去重写我们需要使用的方法
            @Override
            public void method1() {
                System.out.println("我只想使用method1方法");
            }
        };
        adapter.method1();
    }
}

桥接模式

桥接模式(Bridge模式)是指：将实现与抽象放在两个不同的类层次中，使两个层次可以独立改变。JDBC中的Driver接口就使用了桥接模式。

package com.tensoflow.designPattern.birdge.improve1;

public class Client {
    public static void main(String[] args) {
        Phone xiaoMiPhone = new FoldedPhone(new XiaoMi());
        xiaoMiPhone.open();
        xiaoMiPhone.close();
        xiaoMiPhone.call();

        System.out.println("========================");

        Phone vivoPhone = new UpRightPhone(new Vivo());
        vivoPhone.open();
        vivoPhone.close();
        vivoPhone.call();
    }
}

装饰者模式

装饰者模式：动态的将新功能附加到对象上。在对象功能扩展方面，它比继承更有弹性，符合开闭原则。Java的IO流中的FilterInputStream就是装饰者模式。

星巴克咖啡订单项目需求
1. 咖啡种类：Espresso、ShortBlack、LongBlack、Decaf
2. 调料：Milk、Soy(豆浆)、Chocolate
3. 要求在扩展新的咖啡种类时，具有良好的扩展性、改动方便、维护方便
4. 使用面向对象来计算不同种类咖啡的费用：客户可以点单品咖啡，也可以单品咖啡 + 调料组合

package com.tensoflow.designPattern.structure.decorator.improve1;

public class Client {
    public static void main(String[] args) {
        // 单点LongBlack咖啡
        Drink coffee = new LongBlack();
        System.out.println(coffee.cost());
        System.out.println(coffee.getDescription());

        // 向LongBlack咖啡中增加Chocolate
        coffee = new Chocolate(coffee);
        System.out.println(coffee.cost());
        System.out.println(coffee.getDescription());

        // 向LongBlack咖啡中增加Milk
        coffee = new Milk(coffee);
        System.out.println(coffee.cost());
        System.out.println(coffee.getDescription());
    }
}

组合模式

组合模式：又叫部分整体模式，它创建了对象组的树形结构，将对象组合成树状结构以表示整体-部分的层次关系。Java中的HashMap就使用到了组合模式。

需求：
编写程序展示一个学校院系结构：要在一个页面中展示出学校的院系组成，一个学校有多个学院，一个学院有多个系。

package com.tensoflow.designPattern.structure.composite.improve1;

public class Client {
    public static void main(String[] args) {
        OrganizationComponent university = new University("清华大学", "中国顶级理科大学");

        OrganizationComponent computerCollege = new College("计算机学院", "计算机学院");
        OrganizationComponent infoEngineerCollege = new College("信息工程学院", "信息工程学院");

        university.add(computerCollege);
        university.add(infoEngineerCollege);

        computerCollege.add(new Department("软件工程",  "软件工程"));
        computerCollege.add(new Department("计算机科学与技术",  "计算机科学与技术"));
        computerCollege.add(new Department("物联网",  "物联网"));

        infoEngineerCollege.add(new Department("通信工程", "通信工程"));
        infoEngineerCollege.add(new Department("信息工程", "信息工程"));

        university.print();

    }
}

外观模式

外观模式：也叫过程模式，此模式定义了一个高层接口，用以屏蔽内部子系统的细节，使得调用端只需跟这个接口发生调用，而无需关心这个子系统的内部细节。Mybatis框架中有使用到外观模式。

家庭影院需求：
DVD播放器、投影仪、自动屏幕、环绕立体声、爆米花机。要求完成使用家庭影院的功能，其过程为：
直接用遥控器统筹各设备开关
开爆米花机
放下屏幕
开投影仪
开音响
开DVD
去拿爆米花
调暗灯光
播放
观影结束后，关闭各种设备

package com.tensoflow.designPattern.structure.facade.improve1;

public class Client {
    public static void main(String[] args) {
        HomeTheaterFacade homeTheaterFacade = new HomeTheaterFacade();
        homeTheaterFacade.ready();
        System.out.println("==================");
        homeTheaterFacade.end();
    }
}

享元模式

享元模式能够解决重复对象的内存浪费问题，当系统中有大量相似对象，需要缓冲池时。不需要总是创建新对象，可以从缓冲池里拿。这样可以降低系统内存，同时提高效率。享元模式经典的应用场景就是池技术如String常量池、数据库连接池、线程池等。

小型的外包项目，给客户A做一个产品展示网站，客户A的朋友感觉效果不错，也希望做这样的产品展示网站，但是要求都有些不同。
1. 有客户要求以新闻的形式发布
2. 有客户要求以博客的形式发布
3. 有客户希望以微信公众号的形式发布

package com.tensoflow.designPattern.structure.flyweight.improve1;

public class Client {
    public static void main(String[] args) {
        User user = new User();
        user.setName("张三");

        WebSiteFactory factory = new WebSiteFactory();

        WebSite webSite1 = factory.getWebSiteCategory("新闻");
        webSite1.use(user);

        WebSite webSite2 = factory.getWebSiteCategory("博客");
        webSite2.use(user);

        WebSite webSite3 = factory.getWebSiteCategory("微信公众号");
        webSite3.use(user);

        WebSite webSite4 = factory.getWebSiteCategory("博客");
        webSite4.use(user);

        System.out.println("网站分类总数: " + factory.getWebSiteCount());
    }
}

代理模式

代理模式：为一个对象提供一个替身，以控制对这个对象的访问。即通过代理对象访问目标对象。这样做的好处是可以在目标对象实现的基础上，增强额外的功能操作，即扩展目标对象的功能。代理模式有静态代理、动态代理、和CGLIB代理。

静态代理

代理对象和被代理对象都要实现一个接口，如果接口增加了一个方法，则代理对象和被代理对象都需要去实现。

package com.tensoflow.designPattern.structure.proxy.staticProxy;

public class Client {
    public static void main(String[] args) {
        TeacherDao teacherDao = new TeacherDao();

        TeacherDaoProxy teacherDaoProxy = new TeacherDaoProxy(teacherDao);
        teacherDaoProxy.teach();
    }
}

动态代理

动态代理也叫JDK代理或者接口代理。代理对象不需要实现接口，但是目标对象要实现接口，否则不能用动态代理。代理对象的生成，是利用JDK的API，动态的在内存中构建代理对象。

package com.tensoflow.designPattern.structure.proxy.dynamic;

public class Client {
    public static void main(String[] args) {
        // 创建被代理对象
        ITeacherDao target = new TeacherDao();

        // 给被代理对象创建代理对象
        ITeacherDao proxyInstance = (ITeacherDao) new ProxyFactory(target).getProxyInstance();

        // 通过代理对象调用方法
        proxyInstance.teach();

    }
}

CGLIB代理

静态代理和JDK代理都要求被代理对象实现一个接口，但是有时候目标对象只是一个单独的对象，并没有实现任何的接口，这个时候可使用被代理对象子类来实现代理。如果被代理对象需要实现接口用JDK代理，目标对象不需要实现接口用CGLIB代理。其底层是通过使用字节码处理框架ASM来转换字节码并生成新的类。被代理的类不能用final修饰。被代理对象的方法如果为final/static，那么不会执行目标对象额外的业务方法。

<dependency>
    <groupId>cglib</groupId>
    <artifactId>cglib-nodep</artifactId>
    <version>3.3.0</version>
</dependency>

行为型模式

模板方法模式

模板方法模式又叫模板模式，在一个抽象类公开定义执行它的方法模板。它的子类可以按需要重写方法实现，但调用将以抽象类中定义的方式进行。简单说，模板方法模式定义一个操作中算法的骨架，而将一些步骤延迟到子类中，使得子类可以不改变一个算法的结构，就可以重定义该算法的某些特定步骤。

需求
1. 制作豆浆流程 选材--》添加配料--》侵泡--》豆浆机打碎
2. 通过添加不同的配料制作出不同口味的豆浆
3. 选材、侵泡和豆浆机打碎这几个步骤对于制作每种口味的豆浆都是一样的

package com.tensoflow.designPattern.behavior.template;

public class Client {
    public static void main(String[] args) {
        // 制作红豆豆浆
        SoyaMilk redBeanSoyaMilk = new RedBeanSoyaMilk();
        redBeanSoyaMilk.make();

        // 制作花生豆浆
        SoyaMilk pennutSoyaMilk = new PennutSoyaMilk();
        pennutSoyaMilk.make();
    }
}

命令模式

需求
1. 买了一套智能家电，有照明灯、风扇、冰箱、洗衣机。我们只要在手机上安装App就可以控制这些家电。
2. 这些家电来自不同厂家，不想针对每一种家电都安装一个App分别控制，只希望只要一个App就可以控制全部智能家电。

package com.tensoflow.designPattern.behavior.command.improver1;

import java.rmi.Remote;

public class Client {
    public static void main(String[] args) {
        // 创建电灯对象
        LightReceiver lightReceiver = new LightReceiver();

        // 创建电灯打开的命令
        LightOnCommand lightOnCommand = new LightOnCommand(lightReceiver);

        // 创建电灯关闭的命令
        LightOffCommand lightOffCommand = new LightOffCommand(lightReceiver);

        // 创建遥控器
        RemoteController remoteController = new RemoteController();

        // 给遥控器设置命令
        remoteController.setCommand(0, lightOnCommand, lightOffCommand);

        // 打开电灯
        remoteController.onButtonWasPushed(0);

        // 关闭电灯
        remoteController.offButtonWasPushed(0);

        // 撤职操作
        remoteController.undoButtonWasPushed();
    }
}

访问者模式

访问者模式：封装一些作用于某种数据结构的各元素的操作，它可以在不改变数据结构的前提下定义作用于这些元素的新的操作。

需求：
将观众分为男人和女人，对歌手进行测评，当看完某个歌手表演后，得到他们对该歌手不同的评价。

package com.tensoflow.designPattern.behavior.visitor.improve1;

public class Client {
    public static void main(String[] args) {
        ObjectStructure objectStructure = new ObjectStructure();

        objectStructure.attach(new Man());
        objectStructure.attach(new Woman());

        Success success = new Success();
        objectStructure.display(success);

        Fail fail = new Fail();
        objectStructure.display(fail);
    }
}

迭代器模式

迭代器模式：提供一种遍历集合元素的统一接口，用一致的方法遍历集合元素，不需要知道集合对象的底层表示。

需求：
编写程序展示一个学校院系结构：要在一个页面中展示出学校的院系组成，一个学校有多个学院，一个学院有多个系。

package com.tensoflow.designPattern.behavior.iterator.improve1;

import java.util.ArrayList;
import java.util.List;

public class Client {
    public static void main(String[] args) {
        List<College> list = new ArrayList<>();

        ComputerCollege computerCollege = new ComputerCollege();
        InfoCollege infoCollege = new InfoCollege();

        list.add(computerCollege);
        list.add(infoCollege);

        OutPutImpl outPut = new OutPutImpl(list);
        outPut.printCollege();
    }
}

观察者模式

需求：
1.气象站可以将每天测量到的温度、湿度、气压等以公告的形式发布出去
2.需要设计开放型API，便于其它第三方也能接入气象站获取数据
3.提供温度、气压、湿度的接口
4.测量数据更新时，要能实时通知给第三方

package com.tensoflow.designPattern.behavior.observer.improve1;

public class Client {
    public static void main(String[] args) {
        WeatherData weatherData = new WeatherData();

        // 创建观察者
        CurrentConditions currentConditions = new CurrentConditions();
        BaiduSite baiduSite = new BaiduSite();

        // 注册观察者
        weatherData.registerObserver(currentConditions);
        weatherData.registerObserver(baiduSite);

        weatherData.setData(10f, 100f, 30.3f);
    }
}

中介者模式

智能家庭需求：
1.智能家庭包括各种设备：闹钟、咖啡机、电视机、窗帘等
2.主人要看电视时，各个设备可以协同工作，自动完成看电视的准备工作。
3.流程为：闹铃响起 --》咖啡机开始做咖啡 --》 窗帘自动落下 --》 电视机开始播放

package com.tensoflow.designPattern.behavior.mediator.improve1;

public class Client {
    public static void main(String[] args) {
        Mediator mediator = new ConcreteMediator();

        Alarm alarm = new Alarm(mediator, "alarm");
        CoffeeMachine coffeeMachine = new CoffeeMachine(mediator, "coffeeMachine");
        Curtains curtains = new Curtains(mediator, "curtains");
        Tv tV = new Tv(mediator, "Tv");

        alarm.sendAlarm(0);
        coffeeMachine.finishCoffee(0);
        alarm.sendAlarm(1);
    }
}

备忘录模式

需求：
游戏角色有状态(state)，在大战Boss前保存自身的状态，当大战Boss后，从备忘录对象恢复到大战前的状态。

package com.tensoflow.designPattern.behavior.memento.improve1;

public class Client {
    public static void main(String[] args) {
        Originator originator = new Originator();
        originator.setState("状态1");

        Caretaker caretaker = new Caretaker();
        // 保存 状态1
        caretaker.add(originator.saveStateMemento());
        System.out.println(originator.getState());

        originator.setState("状态2");
        // 保存 状态2
        caretaker.add(originator.saveStateMemento());
        System.out.println(originator.getState());

        originator.setState("状态3");
        // 保存 状态3
        caretaker.add(originator.saveStateMemento());
        System.out.println(originator.getState());

        // 恢复到状态2
        originator.setState(caretaker.get(1).getState());
        System.out.println(originator.getState());

    }
}

解释器模式

需求：
通过解释器模式计算a + b - c的值

package com.tensoflow.designPattern.behavior.interpreter.improve1;

import java.io.BufferedReader;
import java.io.IOException;
import java.io.InputStreamReader;
import java.util.HashMap;

public class Client {
    public static void main(String[] args) throws IOException {
        String expStr = getExpStr();
        HashMap<String, Integer> var = getValue(expStr);
        Calculator calculator = new Calculator(expStr);
        System.out.println("运算结果：" + expStr + "=" + calculator.run(var));
    }

    // 获得表达式
    public static String getExpStr() throws IOException {
        System.out.print("请输入表达式：");
        return (new BufferedReader(new InputStreamReader(System.in))).readLine();
    }

    // 获得值映射
    public static HashMap<String, Integer> getValue(String expStr) throws IOException {
        HashMap<String, Integer> map = new HashMap<>();
        BufferedReader br = new BufferedReader(new InputStreamReader(System.in));
        for (char ch : expStr.toCharArray()) {
            if (Character.isLetter(ch) && !map.containsKey(String.valueOf(ch))) {
                System.out.print("请输入 " + ch + " 的值：");
                String value = br.readLine();
                map.put(String.valueOf(ch), Integer.parseInt(value));
            }
        }
        return map;
    }

}

状态模式

状态模式：它主要用来解决对象在多种状态转换时，需要对外输出不同行为的问题。状态和行为是一一对应的，状态之间可以相互转换。

需求：
1.假如每参加一次这个活动要扣除用户50积分，中奖概率是10%
2.奖品数量固定，抽完就不能抽奖
3.活动有四个状态：可以抽奖、不能抽奖、发放奖品、奖品领完

package com.tensoflow.designPattern.behavior.state.improve1;

public class Client {
    public static void main(String[] args) {
        // 创建活动对象，奖品池有1个奖品
        RaffleActivity activity = new RaffleActivity(1);

        // 连续抽奖
        for (int i = 0; i < 100; i++) {
            System.out.println("----------第" + (i + 1) + "次抽奖----------");
            // 参加抽奖，第一步点击扣除积分
            activity.deductMoney();

            // 第二步抽奖
            activity.raffle();
        }

    }
}

策略模式

策略模式：定义算法簇，分别封装起来，让它们之间可以互相替换。此模式让算法的变化独立于使用算法的客户。

需求：
1.有各种鸭子(野鸭、北京鸭、水鸭)，鸭子有各种行为比如叫、飞行等
2.显示鸭子信息

package com.tensoflow.designPattern.behavior.strategy.improve1;

public class Client {
    public static void main(String[] args) {
        WildDuck wildDuck = new WildDuck();
        wildDuck.fly();

        PekingDuck pekingDuck = new PekingDuck();
        pekingDuck.fly();

        ToyDuck toyDuck = new ToyDuck();
        toyDuck.fly();
    }
}

职责链模式

职责链模式：为请求创建一个接受对象的链。通常每个接受者都包含对另一个接受者的引用。如果一个对象不能处理该请求，那么它会把相同的请求传给下一个接受者，以此类推。

学校OA系统的采购审批项目：需求是
1.采购员采购教学器材
2.如果金额小于等于5000，由教学主任审批
3.如果金额小于等于10000，由院长审批
4.如果金额小于等于30000，由副校长审批
5.如果金额超过30000以上，由校长审批

package com.tensoflow.designPattern.behavior.responsibilityChain.improve1;

public class Client {
    public static void main(String[] args) {
        // 创建请求
        PurchaseRequest purchaseRequest = new PurchaseRequest(1, 1000, 1);

        // 创建审批人
        DepartmentApprover departmentApprover = new DepartmentApprover("张主任");
        CollegeApprover collegeApprover = new CollegeApprover("李院长");
        ViceSchoolMasterApprover viceSchoolMasterApprover = new ViceSchoolMasterApprover("王副校长");
        SchoolMasterApprover schoolMasterApprover = new SchoolMasterApprover("刘校长");

        // 设置审批流程
        departmentApprover.setApprover(collegeApprover);
        collegeApprover.setApprover(viceSchoolMasterApprover);
        viceSchoolMasterApprover.setApprover(schoolMasterApprover);
        schoolMasterApprover.setApprover(departmentApprover);

        departmentApprover.processRequest(purchaseRequest);

    }
}
0  字
评论
  • 按正序
  • 按倒序
  • 按热度
Powered by Waline v2.15.8
学其结构，悟其思想，用其分寸。
Copyright © 2026 TenSoFlow
